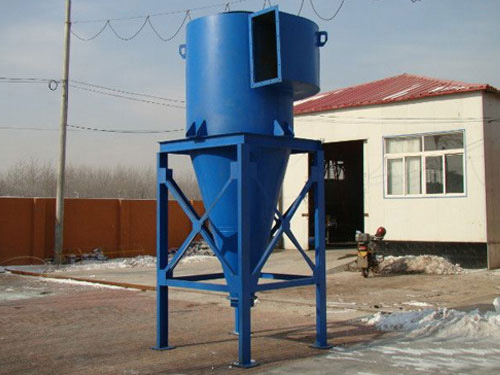

CLTA旋風除塵器

CLTA旋風除塵器是XLT型旋風除塵器的一種改進型。其結構特點是具有向下傾斜的螺旋切線型氣體，頂板為螺旋型的導向板。導向板的角度越大，壓力損失越小，但除塵效率降低。一般情況下，導向板角度采用其8度-20度，CLTA旋風除塵器采用15度。由于氣體從切向進入，又有導向板的作用，可進入氣體向動而形成的小旋渦氣流，減少動能消耗，提效率。它的另一個特點是筒體細長的錐體較長，而且錐體的錐角較小，能提效率，但壓力損失也較高。

CLTA旋風除塵器是由旋風筒體，集灰斗和蝸殼(或集風帽)三部分組成，按筒體個數區分，CLTA旋風除塵器有單筒，雙筒，三筒，六筒CLTA旋風除塵器等五種組合，每種組合有兩種出風形式：Ⅰ型水平出風和Ⅱ型（上部出風）。對于Ⅰ型雙筒組合者，另有正中進出風和旁側進出風兩種組合形式，Ⅰ型單筒CLTA旋風除塵器和三筒只有旁側時出風一種形式，四筒和六筒組合則只有正中進出風形式，對于二型各種組合，可采用上述Ⅰ型中的任意一種進風位置，CLTA旋風除塵器具有阻力小，，處理風量大，性能穩定，占地面積小結構簡單，實用廉價等特點。

CLTA旋風除塵器適用于各種機械加工，冶金建材，礦山采掘的粉塵粗、中級凈化。

CLTA旋風除塵器以筒體直徑為基準，有Φ300-Φ800mm共11種規格，每隔50mm為。按筒體個數分類有單筒、雙筒、三筒、四筒和六筒5種組合。每種組合有兩種排氣型式，一種為水平（旁側）排氣（X型），一般用于負壓操作；一種為上部（正中）排氣（Y型），用于正壓或負壓操作。X型的雙筒組合者，有正中進排氣和旁側進排氣兩種組合型式；單筒和三筒只有旁側進排氣一種型式；四筒和六筒組合只有正中進排氣型式。對于Y型各種組合，可采用X型中任意一種進氣位置。筒體和蝸殼有右旋轉和左旋轉兩種型式。安裝時進排氣可采用`90度旋轉的不同方向裝配。排灰裝置單筒組合配用圓錐式閃動閥，其他四種組合配用回轉下料器。法蘭墊片根據不同工作氣體溫度選取，在溫度大于60℃時用石棉橡膠墊片，小于60℃時可用橡皮墊片。組裝完畢后，應做不小于30000Pa的氣壓試驗，以氣密不漏風。
